Маятниковые мельницы серии HCM - независимая разработка Гуйлинь Хончен. Сконструированное с использованием передовых немецких технологий, с усовершенствованием процесса обработки, управления системой и сбора пыли это оборудование является революционным в производстве маятниковых мельниц. Благодаря оптимизированной структуре традиционной мельницы Раймонд, данная модель обладает значительно большей производительностью и меньшим энергопотреблением.
Применение мельниц серии HCM:
Мельницы серии HCM широко применяются для размельчения минерального сырья с твердостью не выше 7 по Моосу и влажностью ниже 6%, таких как, например, известняк, кальцит, активированный уголь, тальк, доломит, диоксид титана, кварцевый камень, бокситы, мрамор, полевой шпат, барит, флюорит, гипс, титан, железная руда, глинозем, графит, каолин, диабаз, волластонит, бентонит, марганец и т.д. Готовый продукт находит свое применение в металлургии, нефтяной, химической и строительной индустриях. онина продукта может достигать от 0.18 до 0.038 мм (80-600 меш).
Преимущества мельниц серии HCM:
1. Оборудование позволяет полностью организовать производственный процесс, от дробления материала, транспортировки, размельчения, до хранения и упаковки.
2. Революционная колебательная схема движения маятника (патент № CN200720081221.1), новое устройство рычага и маятникового валка. Работа оборудования проходит практически без шума и вибрации.
3. Турбинный классификатор (патент № ZL201030143470.6): для достижения большей производительности и лучшего просеивания, система оборудована турбинным классификатором, благодаря которому тонина подрешётного продукта может варьироваться от 80 до 325 меш и от 80 до 600 меш, и который обеспечивает самую высокую скорость прохождения.
4. Благодаря узлу качающихся валков увеличивается скорость и качество размола. Производительность мельниц серии HCM при одинаковых условиях на 40% выше, чем традиционных мельниц Раймонд, а потребление энергии на 35% ниже.
5. Благодаря новому импульсному пылеуловителю (патент № CN200820113691.6) эффективность фильтрации может достигать 99,9%, концентрация пыли на выходе <30 мг/м3, что превосходит национальные стандарты.
6. Двойная ременная передача (патент № CN200820104043.4). Увеличенная скорости подачи, наличие слишком крупного или твердого сырья могут привести к повреждению редуктора, двойная ременная передача позволяет сделать конструкцию более надежной и упростить обслуживание.
Структура и принцип работы мельницы:

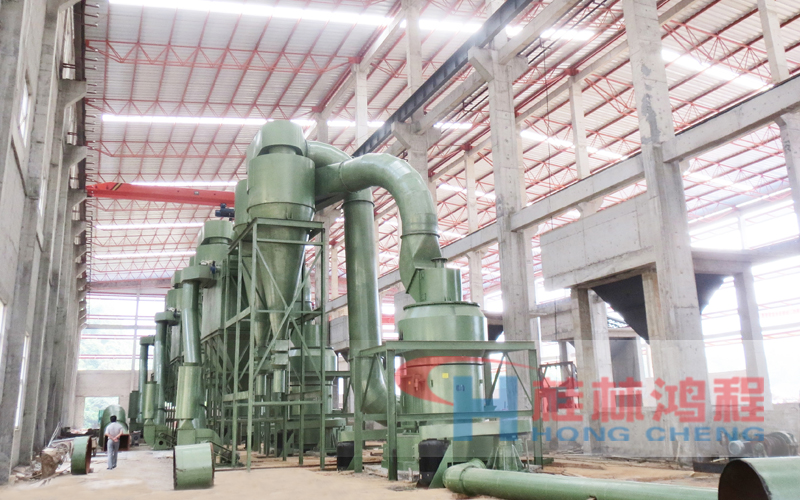

Мельница серии HCM состоит из: главной мельницы, турбинного классификатора, системы трубопровода, воздуходувки под высоким давлением, циклонного сепаратора, щековой дробилки, электромагнитного вибропитателя, ковшового элеватора и шкафа электронного управления.основания, цапфы вала, размольного кольца, крестовины, валков, центрального вала, пластин, кожуха и т.д. Шлифовальные части размольного кольца и валки отлиты из износостойкого металла и покрыты антифрикционными материалами.
Перед размолом сырой материал измельчается в дробилке и транспортируется элеватором в накопительный бункер. Питатель с регулируемой скоростью подачи поставляет сырой материал в дробильную камеру через впускное отверстие. Под действием двигателя центральный вал запускает движение валков, крестовины и пластин. Под действием центробежной силы валки прижимаются ближе к кольцу. Материал пластинами сдвигается к зазору между движущимися кольцом и валками, где измельчается в порошок. После первого цикла размола материал вместе с потоком воздуха отправляется в сепаратор на просеивание. Порошок с тониной, соответствующей норме, из сепаратора отправляется в коллектор, порошок, не прошедший просеивание, опадает на дно размольного кольца и будет размалываться до тех пор, пока не пройдет сепаратор.
Мельницы серии HCM от Гуйлинь Хончен отличаются высокой производительностью и имеют множество преимуществ в отличии от подобных мельниц других производителей. Это идаельный вариант для обработки неметаллических материалов.
