HCH Ultrafine Grinding Mill
  • HCH Ultrafine Grinding Mill

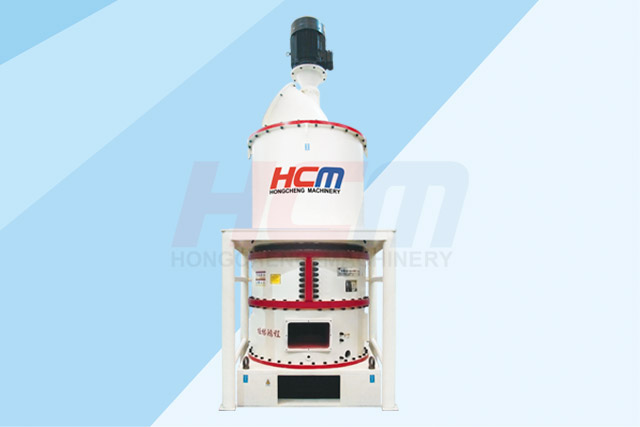

Кольцевая роликовая мельница ультратонкого помола серии HCH

Мельница ультратонкого помола серии HCH компактная, удобная в эксплуатации, с высоким коэффициентом производительности и эффективности.

Максимальный размер на входе: 10 мм
Производительность: 1-22 т/ч
Тонина: 5-45 µm (325-2500 меш)
Мельница ультратонкого помола серии HCH компактная, удобная в эксплуатации, с высоким коэффициентом производительности и эффективности
X
Оставьте свой e-mail чтобы скачать PDF. Спасибо за сотрудничество.
Подсказка: Пожалуйста, проверьте точность указания вашего e-mail. Мы отправим вам всю необходимую информацию о продукте
+86-0773-3568321 Скачать PDF [email protected] +86-0773-3568987
Мы здесь чтобы помочь:
Легкий способ получить необходимые ответы. СЕРВИС ОН-ЛАЙН >
  • Введение
  • Структура мельницы
  • Основные технические характеристики
  • Преимущества

Благодаря опыту и знаниям, накопленным инженерами Гуйлинь Хончен за десятки лет производства измельчительного оборудования, стало возможно создание новой уникальной мельницы ультратонкого помола серии HCH. Эта модель широко используется для измельчения любых неметаллических минералов с твердостью по Моосу ниже 7 и влажностью ниже 6%, таких как тальк, кальцит, карбонат кальция, доломит, бентонит, каолин, графит, сажа и т.д. Этот вид мельницы идеально подойдет для производства промышленных порошков ультратонкого помола.

 Мельница ультратонкого помола серии HCH компактная, удобная в эксплуатации, с высоким коэффициентом производительности и эффективности.



Мельница ультратонкого помола серии HCH состоит из главной структуры, классификатора, воздуходувки, ленточного питателя, накопительного бункера, системы трубопровода, импульсного пылеуловителя, редуктора, шкафа системы управления и т.д.

Процесс производства порошка: сначала материал измельчается в щековой дробилке до частиц размером около 10 мм, затем поднимается элеватором в накопительный бункер и оттуда отправляется в главную мельницу на дальнейшее измельчение. Ролики, установленные над размольным столом, вращаются вокруг центральной оси. Между роликом и кольцом существует гибкий зазор. Ролики вращаются под действием центробежной силы и прижимаются к неподвижному кольцу. Проходя через зазор между кольцом и роликами, материал под силой их действия разминается в порошок. Всего насчитывается четыре слоя роликов, таким образом, сырье размалвается каждый раз, проходя через следующий слой роликов. Центробежные силы отбрасывают порошок к стенкам рамы, откуда он выдувается в сепаратор воздуходувкой. Порошок, тонкость которого не соответствует норме, возвращается в главную мельницу для повторного перемалывания. Тонкий порошок вместе с воздухом попадает в импульсный пылеуловитель, где он оседает и выводится как готовый продукт.  Пылевоздушный поток беспрерывно циркулирует через мельницу и все последующие устройства, что обеспечивает работу системы под разрежением и предупреждает выбивание пыли наружу.





МодельМакс размер на входе (мм)Фракция продукта (мм)

Производительность (т/ч)

Вес (т)Общая мощность (кВт)
HCH780 ≤10 0.04-0.005 0.7-3.8 17.5 144
HCH980 ≤10 0.04-0.005 1.3-6.8 20 237
HCH1395 ≤10 0.04-0.005 2.6-11 44 395
HCH2395 ≤10 0.04-0.005 5-22 70 680



Фракция (мм)
Производительность (кг/ч)
0.0380.0230.0180.0100.0090.005
HCH780 3200-3800 2200-2800 1800-2200 1200-1800 1000-1200 700-900
HCH980 6000-6800 4500-5000 3900-4500 2500-3000 2100-2500 1300-1600
HCH1395 10000-11000 8000-8500 6200-7800 4200-4800 3600-4200 2600-3100
HCH2395 20000-22000 16000-17000 12400-15600 8400-9600 7200-8400 5200-6200

Примечание: данные производительности указаны для обработки известняка  (максимальный размер на входе ≤10) как пример. Технические показатели могут меняться в зависимости от типа материала.

1. Высокая производительность и низкое потребление энергии: не металлическое минеральное сырье с входящей фракцией, размером не более 10 мм может быть измельчено в первом процессе помола до порошка с тониной в 10 мкм (97% прохождение), из которого примерно 40% составляет порошок с тониной 3 мкм с увеличенной удельной площадью поверхности. Оборудование имеет высокую эффективность, низкое потребление энергии, обладает преимуществами высокоскоростной ударной мельницы, тонина готового продукта не уступает характеристикам продукта струйной мельницы.

2. Широкий диапазон тонины и легкая регулировка: Турбинный классификатор (Патент №: ZL201030143470.6). Тонина продукта может варьироваться от 0.04 мм (400 меш) - 0.005 мм(2500 меш). Большая вариативность тонины продукта отвечает различным требованиям рынка и повышает конкурентоспособность товара.

3. Защита окружающей среды: Система импульсного пылеулавливания (Патент № CN200920140944.3). Благодаря новому импульсному пылеуловителю эффективность фильтрации всей системы может достигать 99,9%. Это гарантирует отсутствие пыли в рабочем цеху и отвечает всем требованиям к оборудованию по охране окружающей среды.

Полная очистка: система импульсного пылеулавливания использует метод импульсно-струйной очистки – сжатый воздух очищает каждый мешок по отдельности, предотвращая скапливание порошка в мешке и последующее засорение.

4. Износостойкость: валки и размольное кольцо выполнены из специального износостойкого материала, что обеспечивает их долгий срок использования.

5. Амортизация и надежность конструкции: благодаря монолитной конструкции корпуса главной мельницы  оборудование обладает ударопрочностью и высоким уровнем амортизации.
