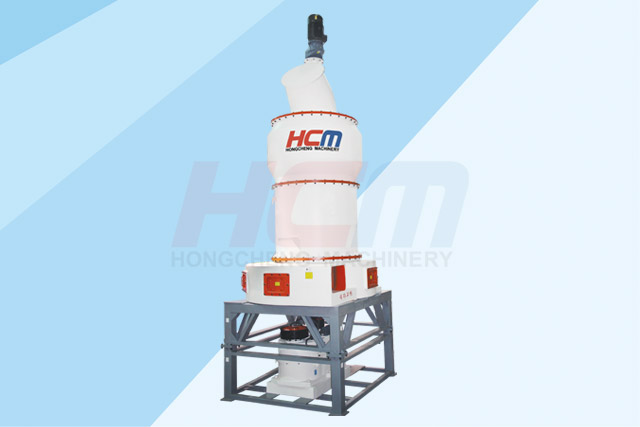

Маятниковая мельница серии HCM

Техническая революция среди производства маятниковых мельниц, усовершенствованная версия традиционной мельницы Раймонд

Максимальный размер на входе: ≤30mm
Производительность: 6-25 т/ч
Тонина: 0.18-0.038mm
Мельница применяется для измельчения минерального сырья с твердостью не выше 7 по Моосу и влажностью ниже 6%, таких как, например, известнк, мрамор, кальцит, активированный уголь, тальк, доломит, бокситы, полевой шпат, глинозем, каолин, бентонит, марганец и т.д.
X
Оставьте свой e-mail чтобы скачать PDF. Спасибо за сотрудничество.
Подсказка: Пожалуйста, проверьте точность указания вашего e-mail. Мы отправим вам всю необходимую информацию о продукте
+86-0773-3568321 Скачать PDF [email protected] +86-0773-3568987
Мы здесь чтобы помочь:
Легкий способ получить необходимые ответы. СЕРВИС ОН-ЛАЙН >
  • Введение
  • Структура мельницы
  • Основные технические характеристики
  • Преимущества

Маятниковые мельницы серии HCM - независимая разработка Гуйлинь Хончен. Сконструированное с использованием передовых немецких технологий,  с усовершенствованием процесса обработки, управления системой и сбора пыли это оборудование является революционным в производстве маятниковых мельниц. Благодаря оптимизированной структуре традиционной мельницы Раймонд, данная модель обладает значительно большей производительностью и меньшим энергопотреблением.



Мельница серии HCM состоит из: главной мельницы, турбинного классификатора, системы трубопровода, воздуходувки под высоким давлением, циклонного сепаратора, щековой дробилки, электромагнитного вибропитателя, ковшового элеватора и шкафа электронного управления. Главная мельница состоит из основания, центрального вала, размольного кольца, крестовины, валков, пластин, кожуха и т.д. Шлифовальные части размольного кольца и валки отлиты из износостойкого металла и покрыты антифрикционными материалами.

Перед размолом сырой материал измельчается в дробилке и транспортируется элеватором в накопительный бункер. Питатель с регулируемой скоростью подачи поставляет сырой материал в дробильную камеру через впускное отверстие. Под действием двигателя центральный вал запускает движение валков, крестовины и пластин. Под действием центробежной силы валки прижимаются ближе к кольцу. Материал пластинами сдвигается к зазору между движущимися кольцом и валками, где измельчается в порошок. После первого цикла размола материал вместе с потоком воздуха отправляется в сепаратор на просеивание. Порошок с тониной, соответствующей норме, из сепаратора отправляется в коллектор, порошок, не прошедший просеивание, опадает на дно размольного кольца и будет размалываться до тех пор, пока не пройдет сепаратор.



МодельКол-во валковДиаметр
внутреннего кольца (мм)
Макс размер
на входе (мм)
Тонина (мм)Производительность (т/ч)Общая мощность (кВт)
HCM1000 3 1000 ≤25 0.022-0.18 1-6.5 85-101
HCM1300 4 1300 ≤30 0.038-0.18 2-12 165-180
HCM1500 4 1500 ≤30 0.038-0.18 3-15 242
HCM1700T 5 1700 ≤30 0.038-0.18 5-20 264-314
HCM1700 5 1700 ≤30 0.038-0.18 6-25 342-362



Примечание: данные производительности указаны для обработки известняка (200 меш) как пример. Технические показатели могут меняться в зависимости от типа материала.

1. Оборудование позволяет полностью организовать производственный процесс, от дробления материала, транспортировки, размельчения, до хранения и упаковки.

2. Революционная колебательная схема движения маятника  (патент № CN200720081221.1), новое устройство рычага и маятникового валка. Работа оборудования проходит практически без шума и вибрации.

3. Турбинный классификатор (патент № ZL201030143470.6): для достижения большей производительности и лучшего просеивания, система оборудована турбинным классификатором, благодаря которому тонина подрешётного продукта может варьироваться от 80 до 325 меш и от 80 до 600 меш, и который обеспечивает самую высокую скорость прохождения.

4. Благодаря узлу качающихся валков увеличивается скорость и качество размола. Производительность мельниц серии HCM при одинаковых условиях на 40% выше, чем традиционных мельниц Раймонд, а потребление энергии на 35% ниже.

5. Благодаря новому импульсному пылеуловителю  (патент № CN200820113691.6) эффективность фильтрации может достигать 99,9%, концентрация пыли на выходе <30 мг/м3, что превосходит национальные стандарты.

6. Двойная ременная передача (патент № CN200820104043.4). Увеличенная скорости подачи, наличие слишком крупного или твердого сырья могут привести к повреждению редуктора, двойная ременная передача позволяет сделать конструкцию более надежной и упростить обслуживание.
